充氣柜的概述及設備改進

發布時間:2021-06-19 09:59:00

1.充氣柜概述

1.1充氣柜整體結構

GZX-40.5kV柜式氣體絕緣金屬封閉開關設備(簡稱充氣柜)SF6氣體絕緣金屬外殼固定式開關柜,是三相交流母線分段的戶內成套裝置,其結構如圖1所示。



1所示充氣柜主要由斷路器室、二次室、CT室及柜后電纜室組成,上述幾部分共同配合實現對供電系統和負荷的控制、何護及檢測。

1.2直流電源在開關柜中的作用

GZX-40.5kV充氣柜采用的SET系列直流-直流變換開關電源由深圳斯特克電子技術開發有限公司開發,適用于尋呼機功放、電力系統、集群系統、移動通信基站等通信系統領域。電力系統中,該電源模塊主要用于開關柜內二次信號回路及PLC控制器電能供給,實現后臺機和保護裝置對開關柜狀態的實時監控及控制。

2.存在問題及原因分析

2.1存在問題

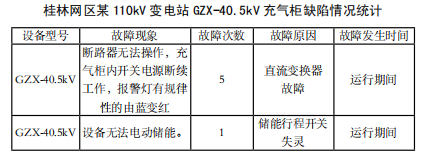

桂林網區某110kV變電站現有的GZX-40.5kV充氣柜缺陷頻發,根據運行值班人員提供的數據,該型號充氣柜僅2012~2013期間發生缺陷次數及實際缺陷部位(表所示)。

由表1可知,該型號充氣柜在同一110kV變電站一年時間同一故障發生率高達82.3%,已嚴重影響到供電可靠性。

2.2原因分析



2.2.1開關電源模塊散熱設計不合理:直流變換器的過熱保護值為80℃。當溫度達到70℃時,裝置故障報警燈亮,過熱保護不動作;當溫度達到80℃時,裝置故障報警燈繼續亮,過熱保護動作,切斷電源,裝置工作指示燈滅。經調查分析,該電源模塊內部元器件設計太過緊湊,導致散熱不良,造成其頻繁退出運行。

2.2.2運行環境影響:110kV變電站地處工業中心,其周圍粉塵污染嚴重,在這種運行環境下,開關電源由于靜電吸附原因極易造成內部粉塵堆積,從而導致開關電源IGBT等開關元件散熱性能下降,觸發電源模塊熱保護啟動。因此,良好的防塵措施對提高開關電源散熱性能有較好的作用。

3.改進措施

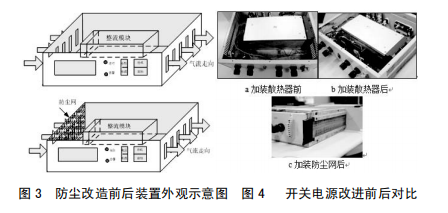

3.1在裝置功率元件一側加裝散熱片,并于散熱片上面裝設常規風扇,從而擴大散熱面積,增強空氣流通,起到散熱降溫作用,如圖3所示改進前后示意圖。

3.2在裝置本體進風孔加防塵網,防止灰塵進入裝置內部,設備維護人員定期對濾網進行清掃,從而減輕元器件表面覆塵,利于裝置正常散熱,如圖3所示加裝防塵網后開關電源示意圖。對裝置實施上述改進后,其改進前后對比如圖4所示。

4.實施結果

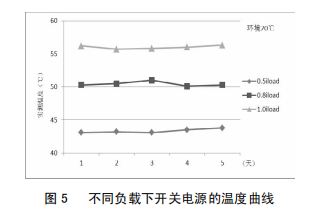

改進后,為驗證改進效果,對開關電源分別在0.5倍、0.8倍及1.0倍負載下進行了為期5天的帶負荷試驗,圖5為不同負載下開關電源的溫度曲線,由圖5可知,隨著負荷的增大,開關電源問題總體呈上升趨勢;負載不變的情況下,同一溫度曲線基本保持平滑;開關電源在額定負載下運行,最高溫度不超過57℃,未達報警值,開關電源可靠性得到顯著提高。

5.結論

5.1散熱不良是導致開關電源故障頻發的主要原因。

5.2加裝散熱片及防塵網有效的增強了開關電源的散熱性能,開關電源的整體性能得到了優化。



5.3為進一步提升開關電源的性能,建議相關人員定期對新裝防塵網進行清理,以加強開關電源的空氣流通。

5.4本文提出的散熱及防塵改進措施對其它應用也有一定借鑒意義。
